Shell and tube oil cooler (GLCQ/GLLQ type, JB/T7356-94)

列管式油冷却器（GLCQ/GLLQ型，JB/T7356-94）
一、概述
GLCQ、GLLQ型列管式冷却器适用于冶金、矿山、轻工、电力、化工等行业的稀油润滑装置、液压站和油压设备中，将热工作油冷却到要求的温度；冷却器的工作温度≤100℃，工作压力≤1.6MPa，一般工作压力≤1MPa；产品体积小、重量轻、冷却效果好，便于维护检修；GLCQ型的换热管采用紫铜翅片管，热交换系数＞300kcal/m2·h·℃；GLLQ型采用裸（光）管，热交换系数＞200kcal/m2·h·℃。

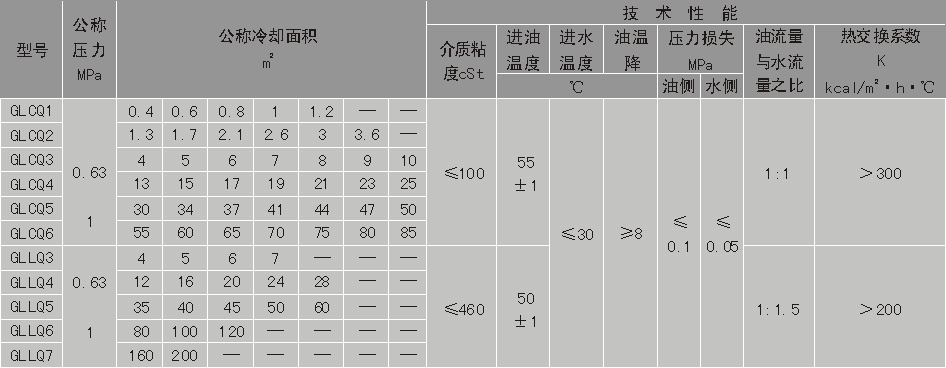

二、技术参数



热交换系数是指油冷却器在表中规定的工况条件下测得的K值。
三、外形结构及尺寸

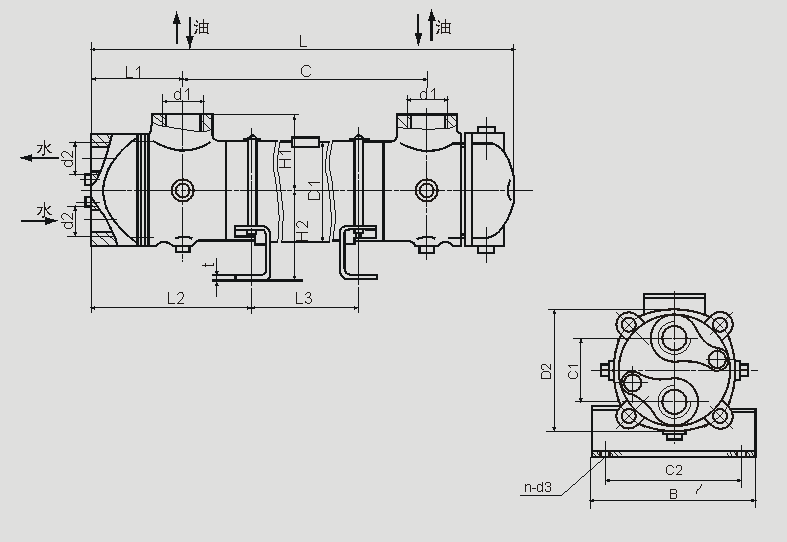

GLCQ型冷却器外形图

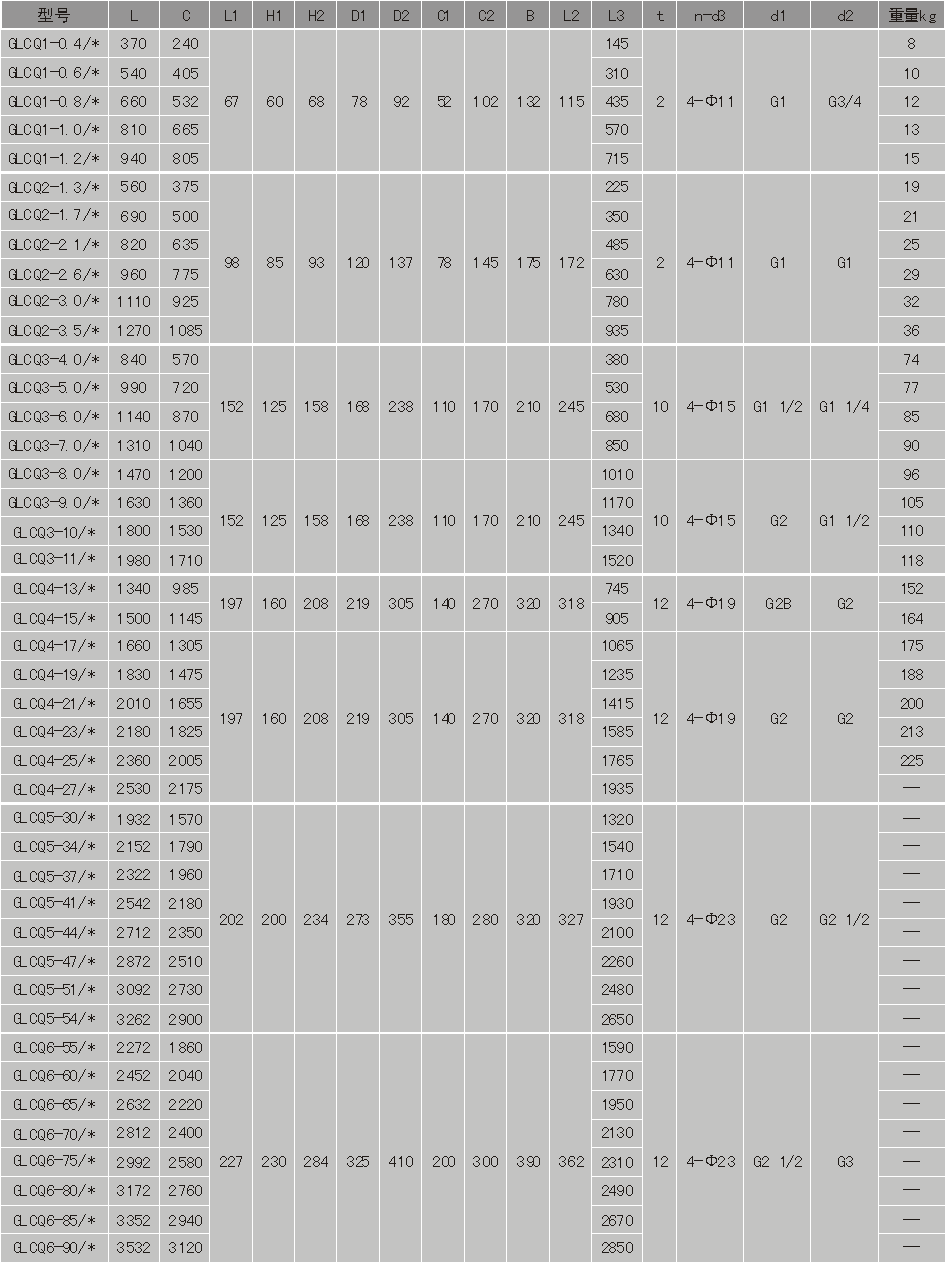

GLCQ型冷却器外形尺寸

注：*标注公称压力值

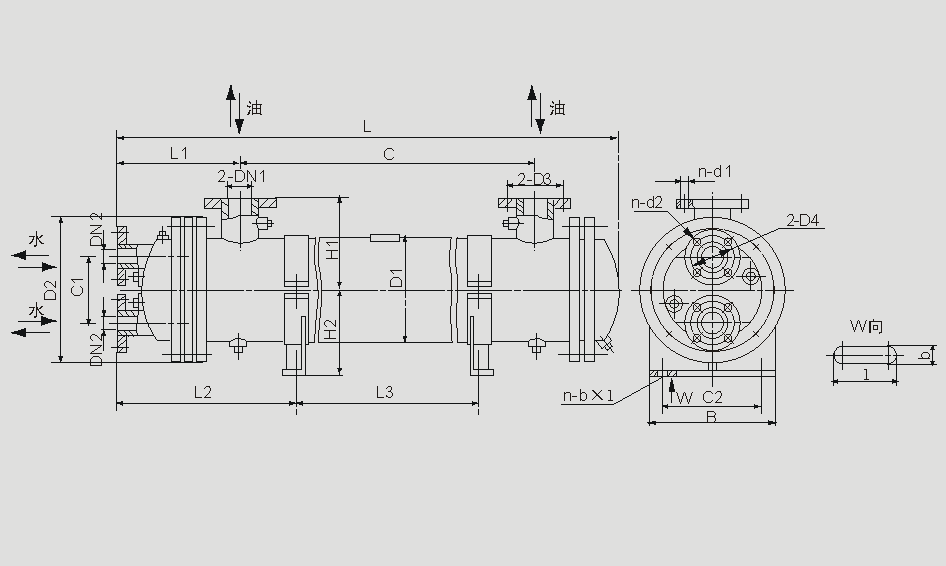

GLLQ型冷却器外形图

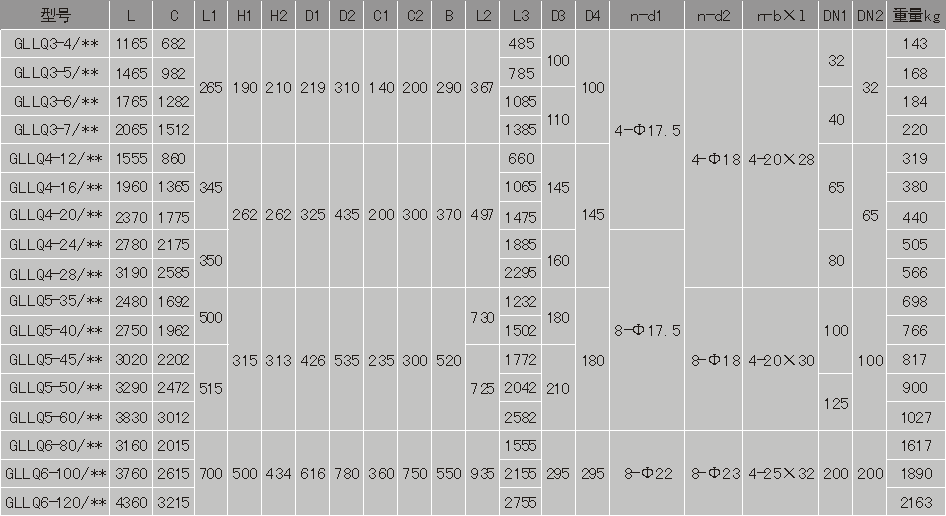

GLLQ型冷却器外形尺寸

1、第一个*标注公称压力值，第二个*标注水管程数（四管程标S，双管程不标注）。下表同。
2、法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》中PN=1MPa的规定。

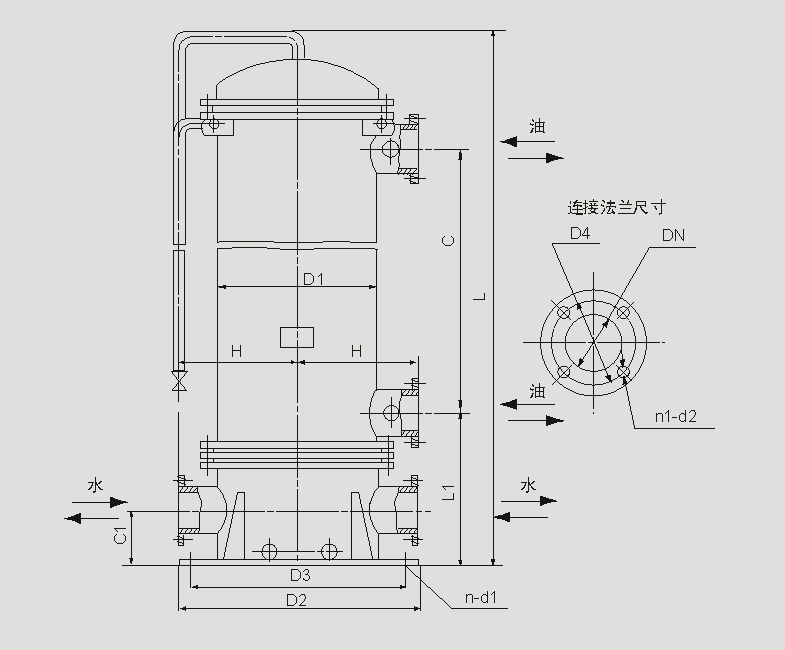

GLLQ型立式冷却器外形图

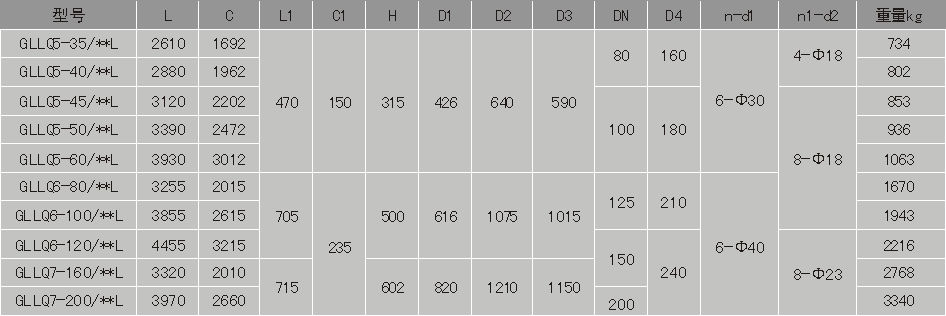

LLQ型立式冷却器外形尺寸

注：法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》中PN=1MPa的规定。

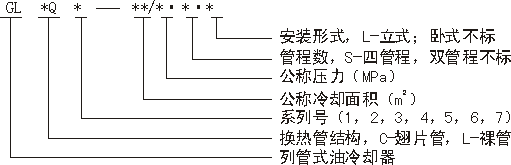

四、型号标注说明
